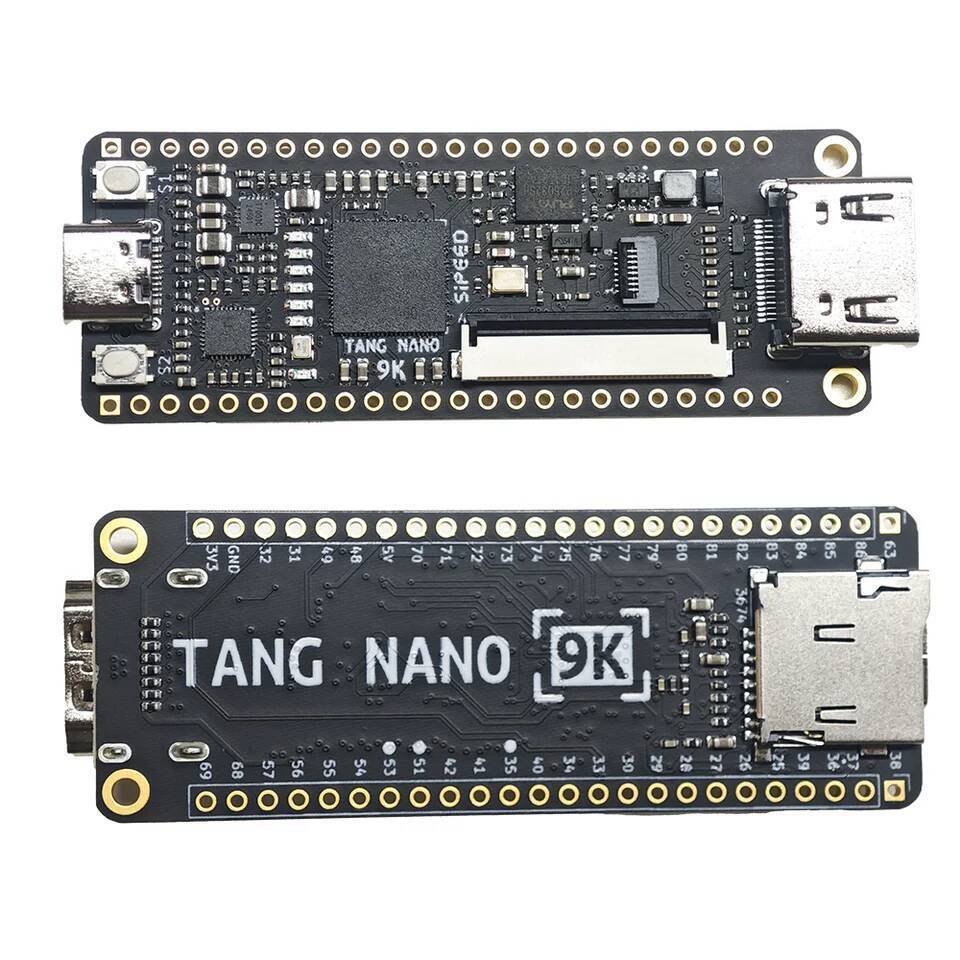

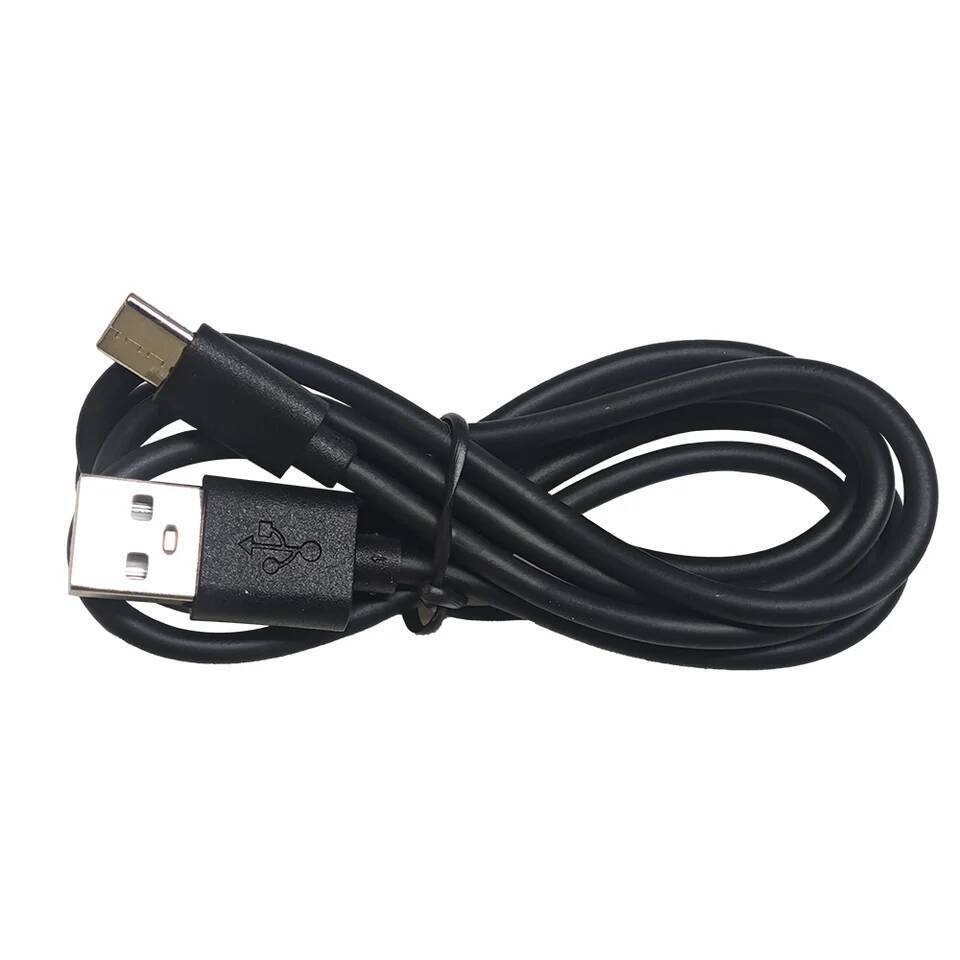

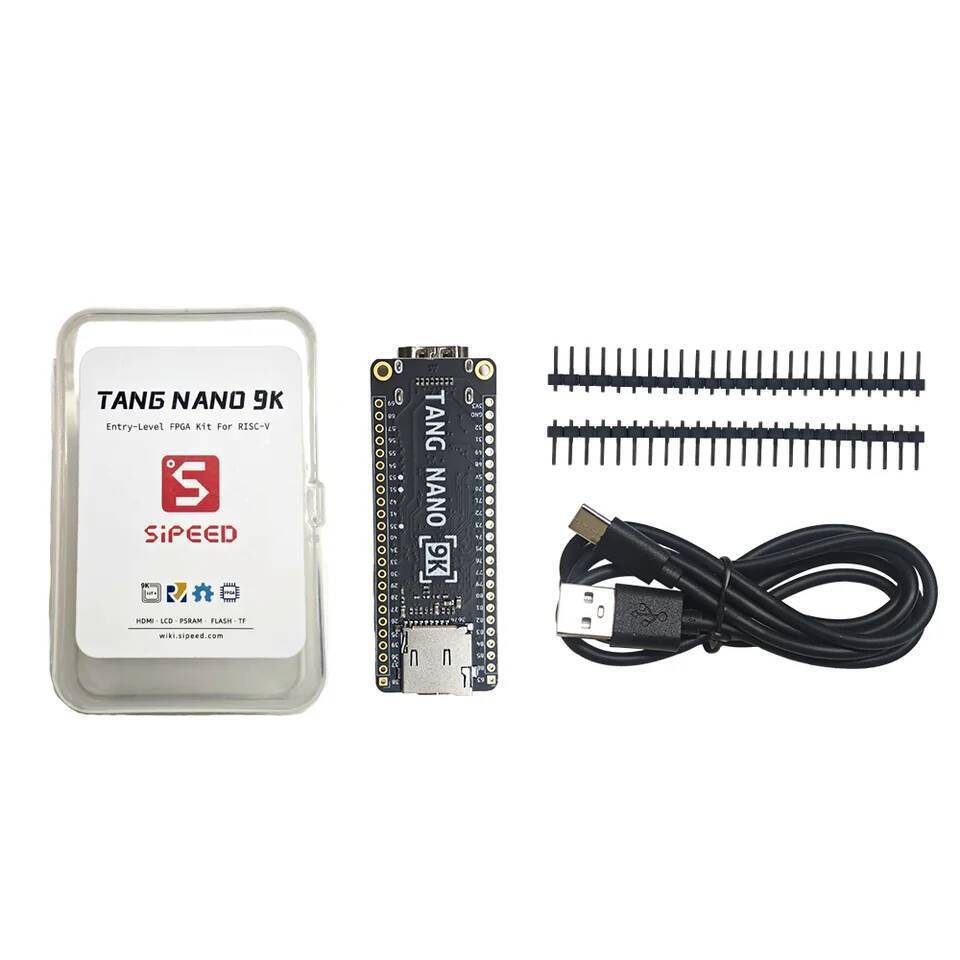

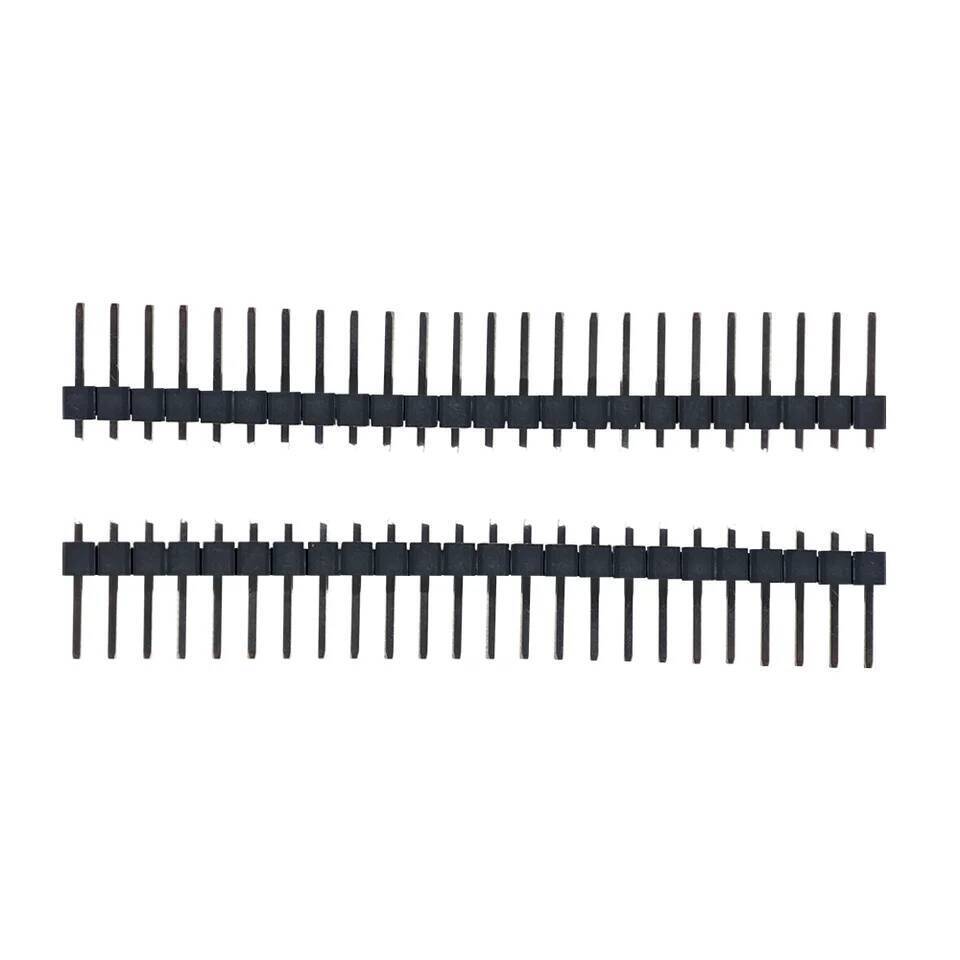

เผชิญ  Sipeed Tang Nano 9K FPGA Development Board GOWIN GW1NR-9 RISC-V 2.54mm Pin Header + Type-C Data Cable

สรุปสรุป

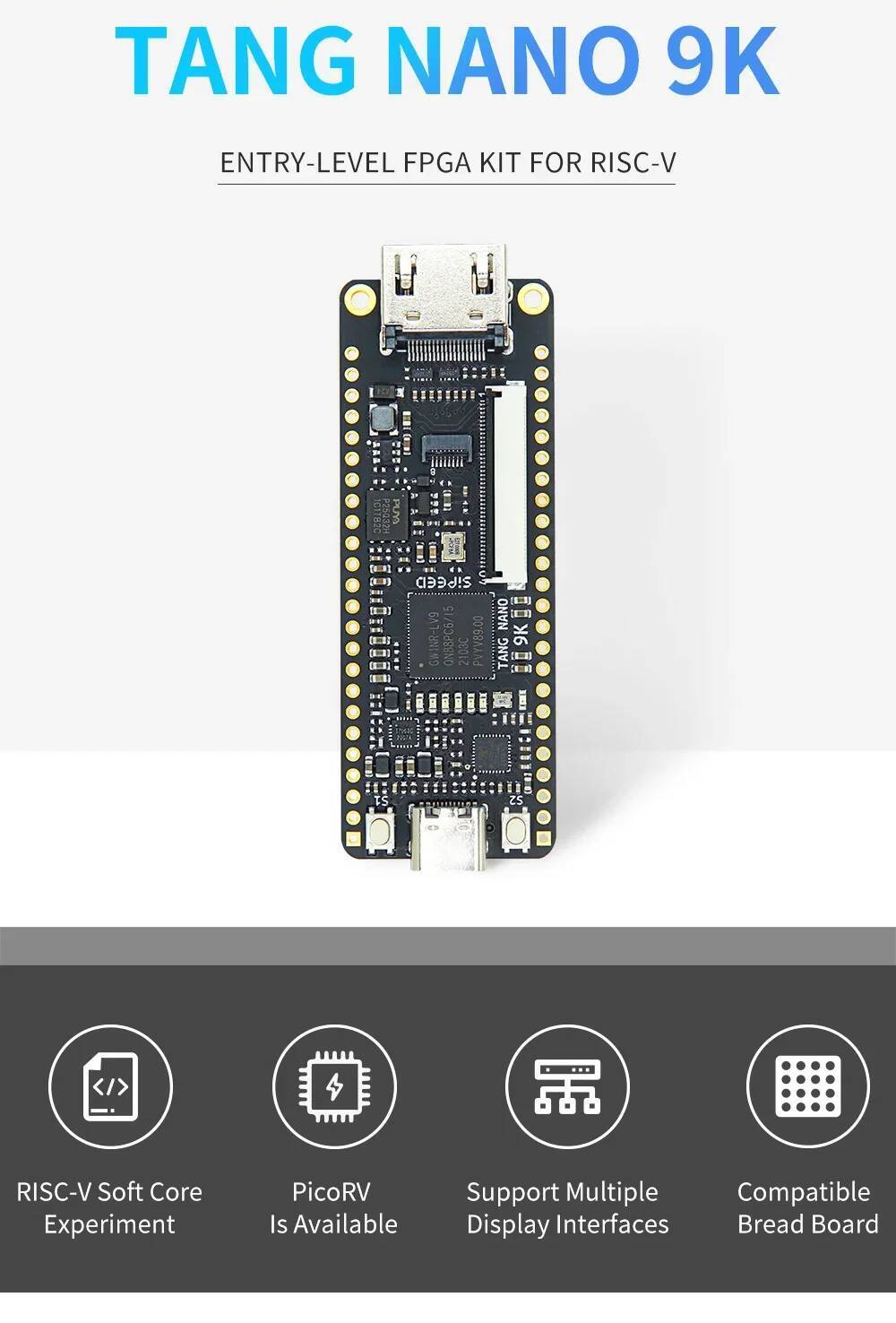

Tang Nano 9K ขับเคลื่อนโดยชิป Gowins GW1NR-9 FPGA เป็นชิปที่หลากหลายและมีคุณสมบัติครบครัน

คณะกรรมการพัฒนา มีตัวเชื่อมต่อที่ใช้บ่อยหลายตัวรวมถึงหน้าจอ HDMI, RGB และ SPI

อินเทอร์เฟซหน้าจอรวมถึงแฟลช 32Mbit SPI และไฟ LED หกดวง มีหน่วยตรรกะ 8640 LUT4 ซึ่งเป็นออนบอร์ด

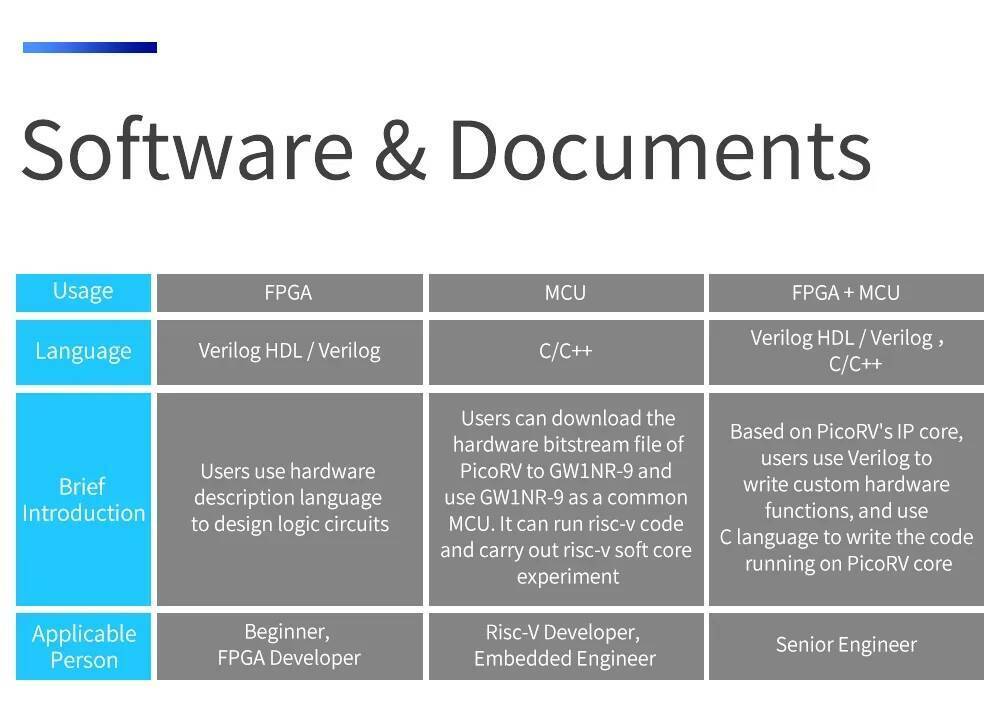

นาฬิกา 27MHz และ 2 PLLs หมายถึงเช่นเดียวกับการออกแบบ FPGA พื้นฐานนอกจากนี้ยังสามารถใช้สำหรับ risc-v เต็มรูปแบบ

ซอฟต์คอร์เช่น PicoRV

ข้อมูลจำเพาะของข้อกำหนด

พารามิเตอร์พารามิเตอร์

คำอธิบาย

หน่วยลอจิก (LUT4)

8640

ลงทะเบียน (FF)

6480

ShadowSRAM SSRAM (บิต)

17280

Block SRAM BSRAM บล็อก (บิต)

468K 468 กก

จำนวน B-SRAM

26

แฟลชผู้ใช้ (บิต)

608 กิโล

SDR SDR SDRAM (บิต)

64 ม

หลายตัว 18x18

20

แฟลช SPI SPI

32M-bit

จำนวน PLL

2

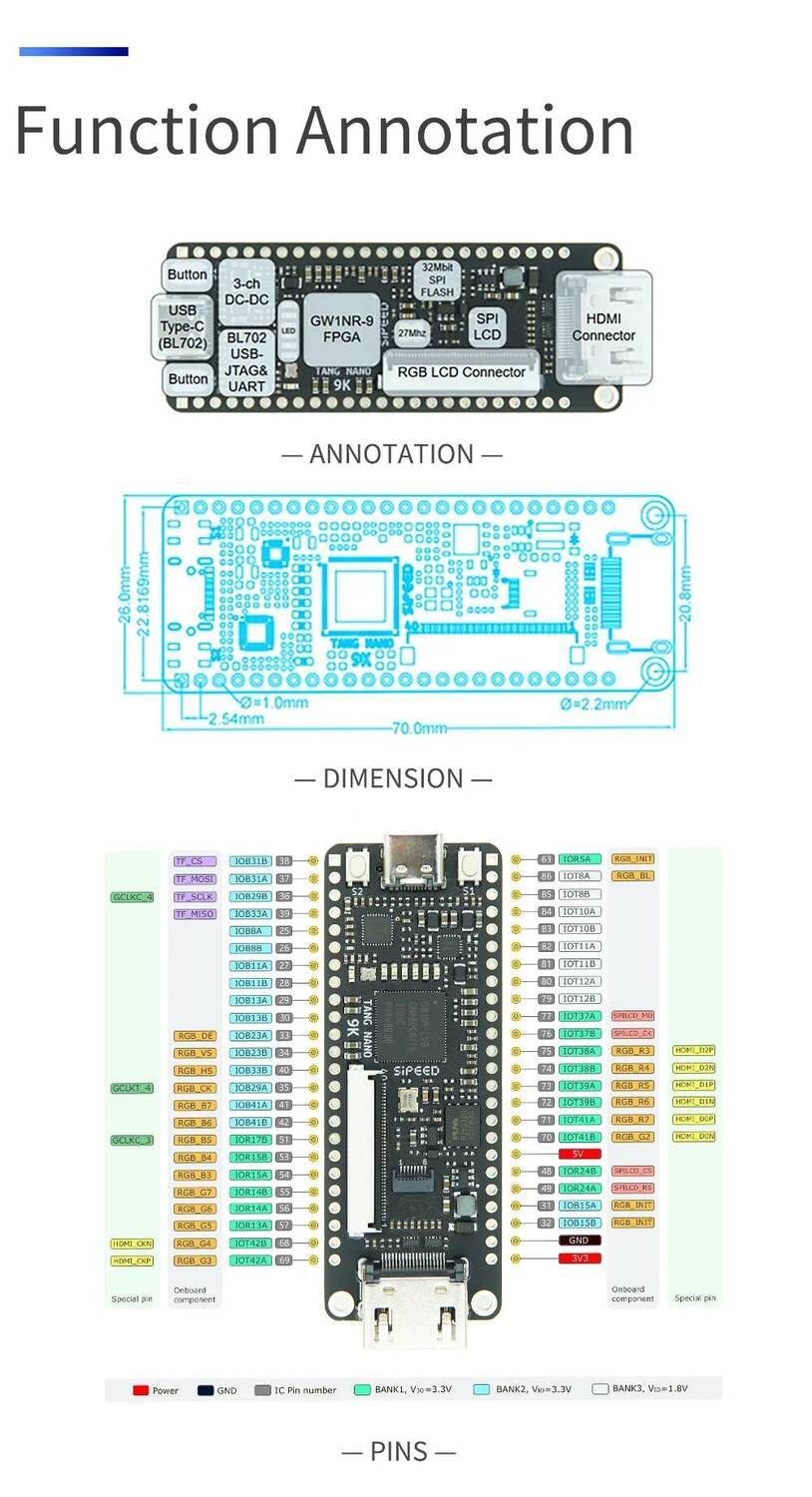

แสดงผลอินเทอร์เฟซ

อินเทอร์เฟซ HDMI อินเทอร์เฟซหน้าจอ SPI และอินเทอร์เฟซหน้าจอ RGB

ดีบักเกอร์ดีบักเกอร์

ชิป BL702 ออนบอร์ดออนบอร์ดให้ฟังก์ชั่น USB-JTAG และ USB-UART สำหรับ GW1NR-9

ไอโอ

•รองรับ 4mA、 8mA、 16mA、 24mA ความสามารถในการขับขี่อื่น ๆ

•ให้เครื่องเก็บรถบัสอิสระตัวต้านทานแบบดึงขึ้น / ดึงลงและตัวเลือกเอาต์...
