INEX AX-DIGITAL บอร์ดทดลองวงจรดิจิทัลอเนกประสงค์

1. บอร์ดทดลอง AX-DIGITAL

2. สายต่อวงจร IDC1MM-5cm จำนวน 40 เส้น

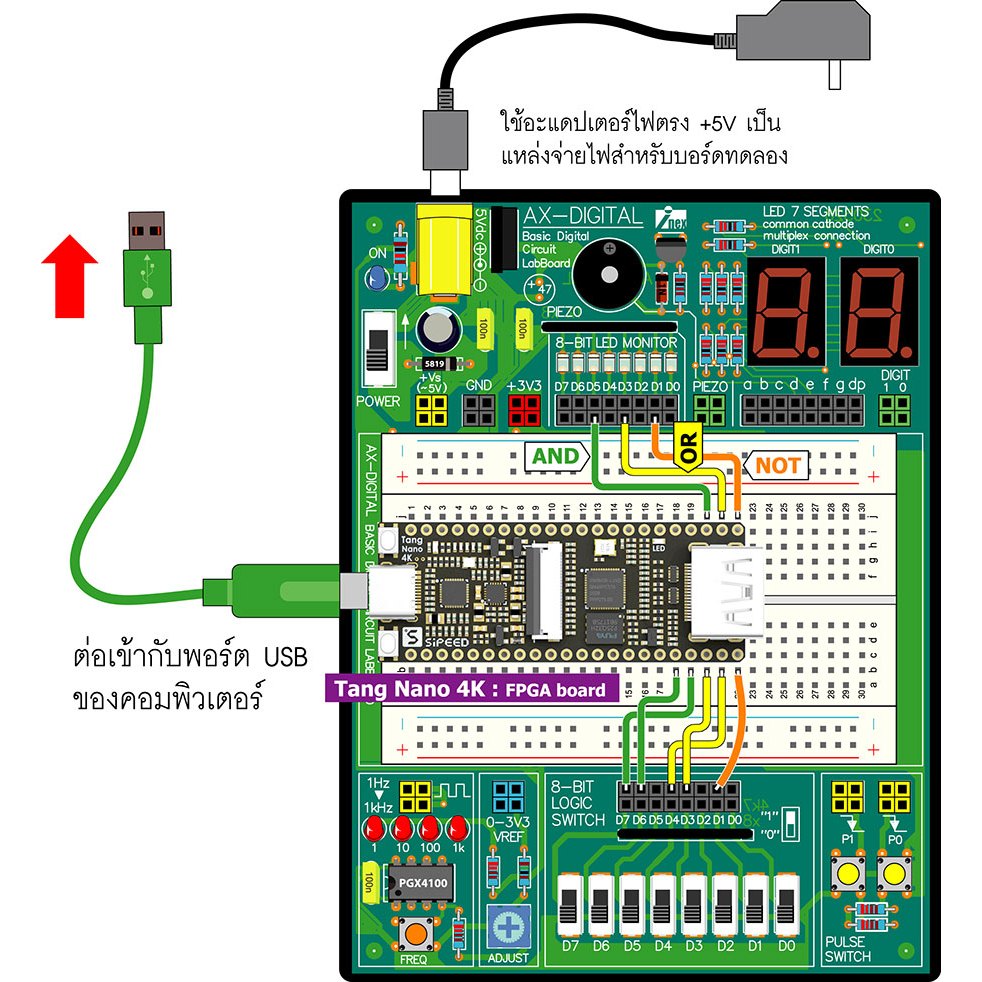

3. อะแดปเตอร์ไฟตรง 5V

4. เอกสารประกอบการใช้งานเบื้องต้น (PDF File)

คุณสมบัติทางเทคนิคของบอร์ด AX-DIGITAL

๐ แหล่งจ่ายไฟตรง +3.3V 500mA ใช้กับอะแดปเตอร์ไฟตรงที่มีแรงดันไฟตรงขาออกไม่เกิน 5.5 V

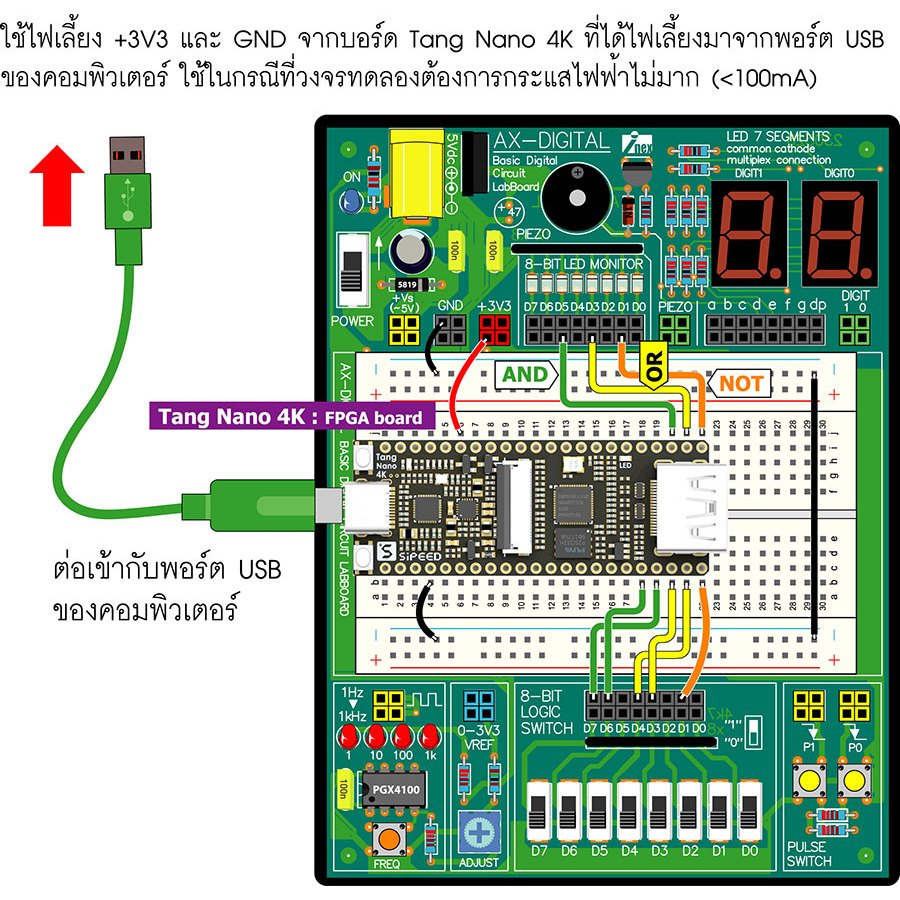

๐ รองรับไฟเลี้ยง +5V ที่มาจากคอนเน็กเตอร์ USB ของบอร์ด FPGA และบอร์ดไมโครคอนโทรลเลอร์อื่นๆ ที่ติดตั้งลงบนเบรดบอร์ด จึงทำงานได้โดยไม่ต้องรับไฟเลี้ยงจากอะแดปเตอร์

๐ LED สําหรับแสดงผล 8 ดวง ทํางานด้วยลอจิ ก “1”

๐ มี LED ตัวเลข 7 ส่วนแบบแคโทดร่วม 2 หลัก ต่อต้วต้านทานจำกัดกระไฟฟ้าไว้แล้วพร้อมใช้งาน ทำงานที่ลอจิก “1” ส่วนขาร่วมหรือ common ของ LED แต่ละหลักทำงานด้วยลอจิก “0”

๐ ลอจิกสวิตช์ 8 ช่อง สําหรับป้อนสัญญาณลอจิก “0” และ “1”

๐ สวิตช์กดติดปล่อยดับ 2 ชุด พร้อมตัวต้านทานพูลอัป ใช้กําเนิดสัญญาณพัลส์เดี่ยวอย่างง่าย

๐ มีวงจรตัวต้านทานปรับค่าได้ 1 ชุด สำหรับป้อนแรงดันไฟตรง 0 ถึง 3.3V เพื่อทดสอบการทำงานเกี่ยวกับสัญญาณแอนะล็อก

๐ ติดตั้งแผงต่อวงจรหรือเบรดบอร์ดขนาด 2 x 3 นิ้ว จํานวนจุดต่อ 390 จุด

๐ บรรจุบนถาดพลาสติกฉีดขึ้นรูป ทนทาน
